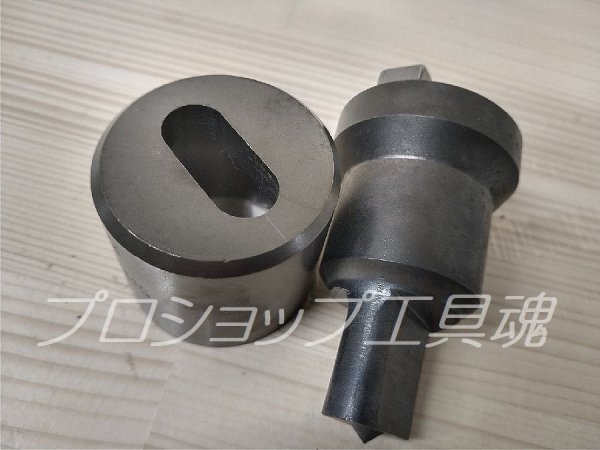

中西鉄工所タケダ機械用長穴ポンチ・長穴ダイス
中西鉄工所タケダ機械用長穴ポンチ・長穴ダイス
通販特価: 11,490円~15,300円(税込)
オプションにより価格が変わる場合もあります。
商品詳細
納期3週間〜1.5ヶ月 バリエーション有り |
【特徴】
★専用の大型ポンチングマシンにセットしてH鋼、鉄板類の長穴あけ加工に使用します。
★廻り止めつきです。
★材質 SK5/焼入硬度 HRC57

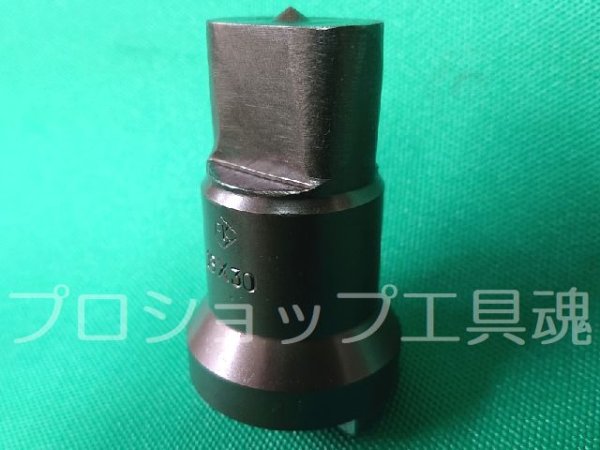

★ポンチには「廻り止め」キーが付いています。10mm幅キー……タケダ機械用

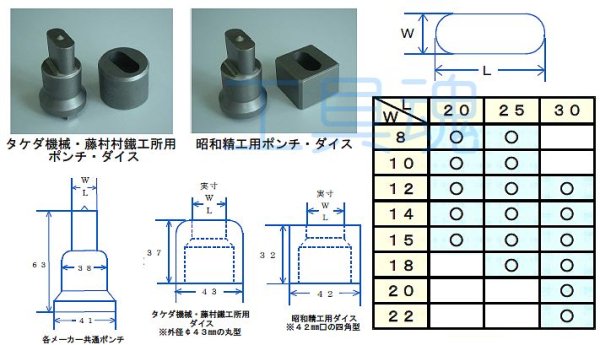

★詳細は下表「長穴ポンチの廻り止めキーの種類」をご覧ください。標準は10mm幅のキーを下図のLに対してあらかじめ平行に取り付けています。
★タケダ機械/藤村鐵工所用ダイスの外径は43mmです。ダイスにも「廻り止め」用カットが2ヵ所入っています。
![](http://www.kougu-damashii.jp/data/nikkotool/product/asada/hand02.gif)
![](https://www.kougu-damashii.jp/data/nikkotool/product/fukui/1fkpdpop.jpg)
キー種類 | 取り付け方法 | メーカー/機種 | 10mm巾 | 直角・平行 | タケダ機械 S-505E、S-505N |
![](http://www.kougu-damashii.jp/data/nikkotool/product/asada/hand02.gif)
ポンチ品番 | W × L寸法 | ダイス品番 | W × L寸法 | NPUP-0820 | 8×20 | NPUU-0820 | 9.5×21.5 | NPUP-0825 | 8×25 | NPUU-0825 | 9.5×26.5 | NPUP-1020 | 10×20 | NPUU-1020 | 11.5×21.5 | NPUP-1025 | 10×25 | NPUU-1025 | 11.5×26.5 | NPUP-1220 | 12×20 | NPUU-1220 | 13.5×21.5 | NPUP-1225 | 12×25 | NPUU-1225 | 13.5×26.5 | NPUP-1230 | 12×30 | NPUU-1230 | 13.5×31.5 | NPUP-1420 | 14×20 | NPUU-1420 | 15.5×21.5 | NPUP-1425 | 14×25 | NPUU-1425 | 15.5×26.5 | NPUP-1430 | 14×30 | NPUU-1430 | 15.5×31.5 | NPUP-1520 | 15×20 | NPUU-1520 | 16.5×21.5 | NPUP-1525 | 15×25 | NPUU-1525 | 16.5×26.5 | NPUP-1530 | 15×30 | NPUU-1530 | 16.5×31.5 | NPUP-1825 | 18×25 | NPUU-1825 | 19.5×26.5 | NPUP-1830 | 18×30 | NPUU-1830 | 19.5×31.5 | NPUP-2030 | 20×30 | NPUU-2030 | 21.5×31.5 | NPUP-2230 | 22×30 | NPUU-2230 | 23.5×31.5 |
