商品詳細

★中西鉄工所/旧福井機工商会大型ポンチングマシン用長穴ポンチダイス

納期3週間〜1.5ヶ月　　　　バリエーション有り

★下記表をご確認頂きカートでポンチかダイスの品番を選択してください。
【特徴】
・藤村鐵工所専用の大型ポンチングマシンにセットしてH鋼、鉄板類の長穴あけ加工に使用します。
・廻り止めつきです。
・材質　ＳＫ５／焼入硬度　ＨＲＣ５７

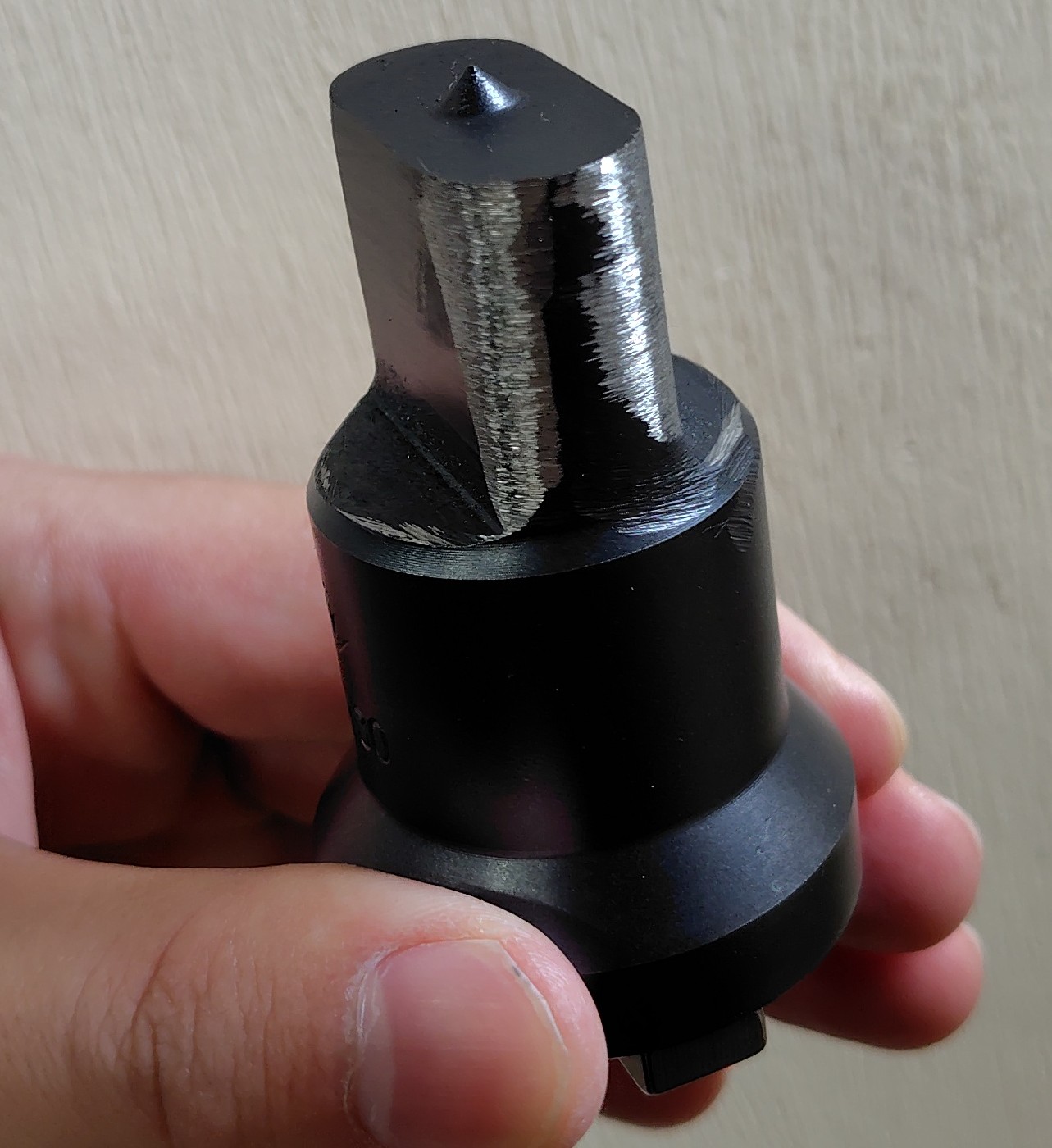

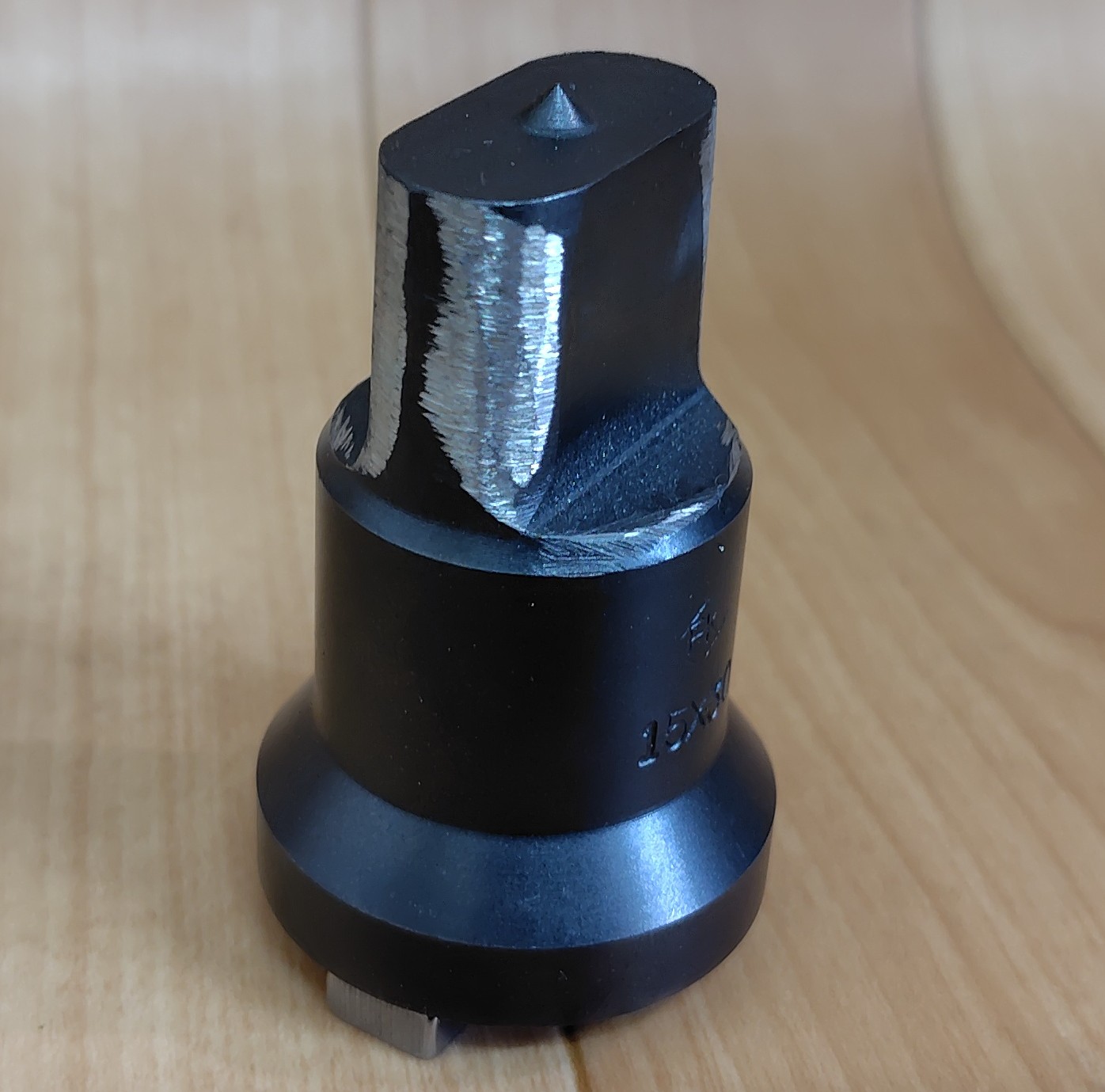

・ポンチには「廻り止め」キーが付いています。7mm幅キー……藤村鐵工所用
・詳細は下表「長穴ポンチの廻り止めキーの種類」をご覧ください。標準は１０mm幅のキーを下図のＬに対してあらかじめ平行に取り付けています。

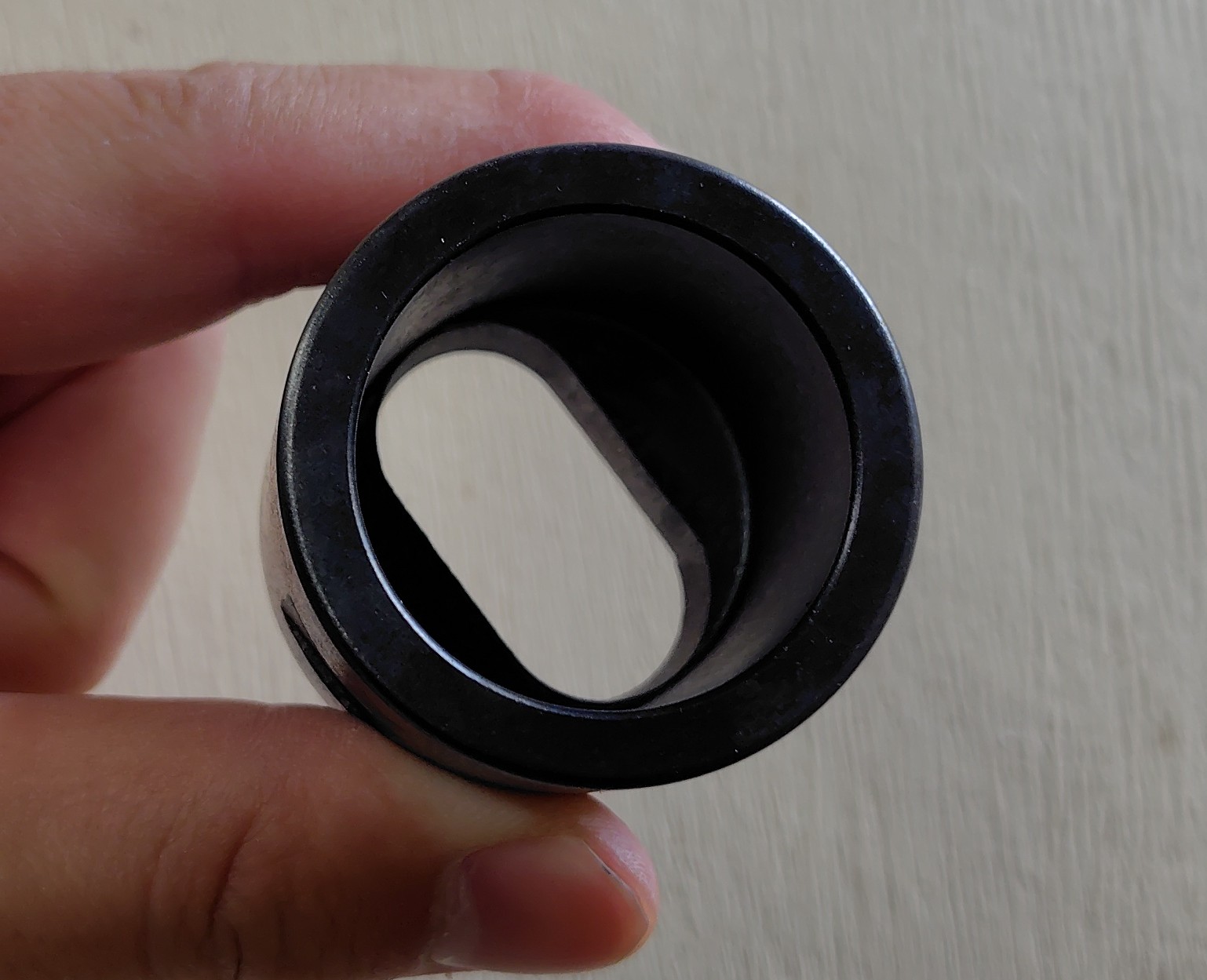

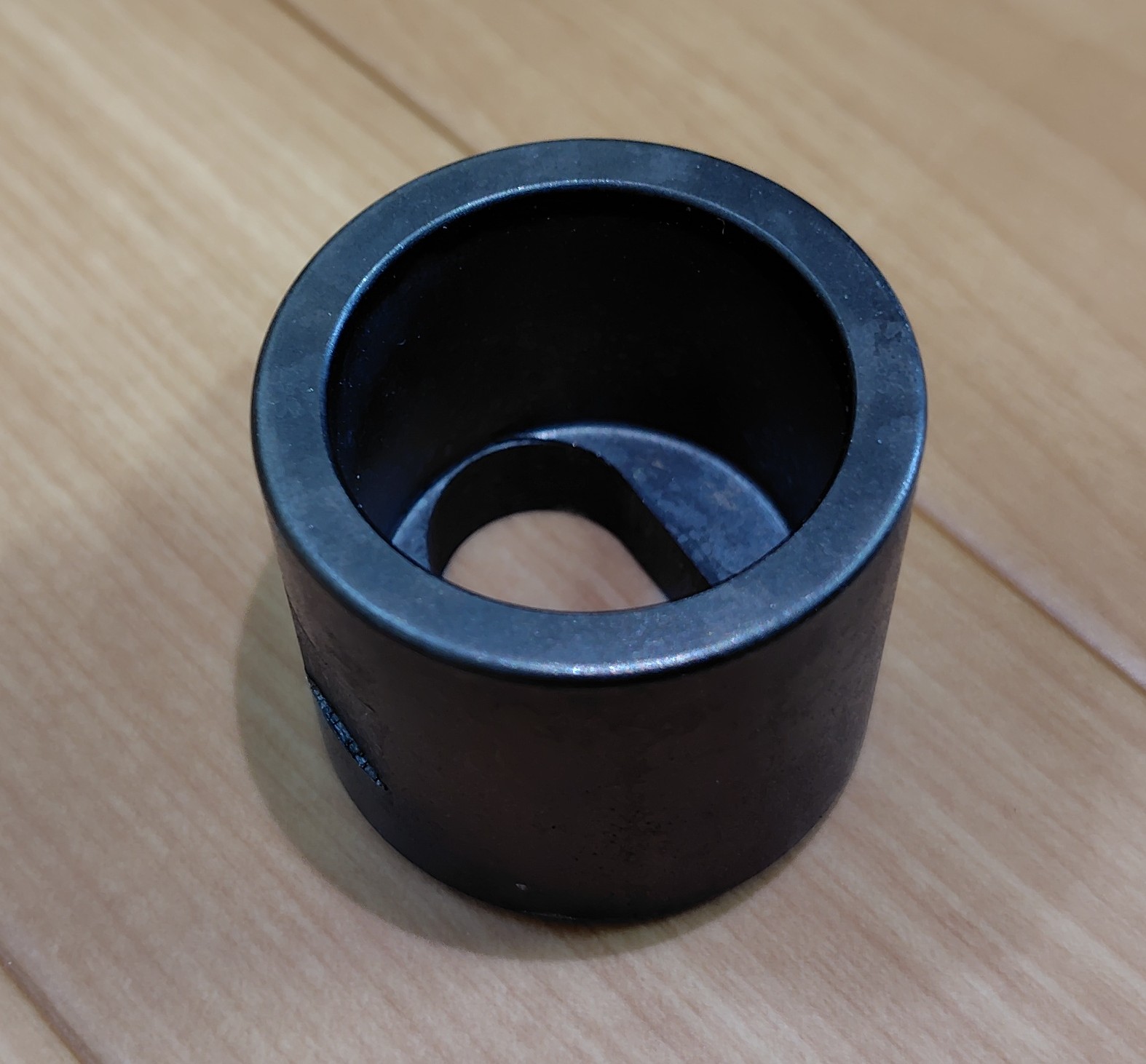

・タケダ機械／藤村鐵工所用ダイスの外径は43mmです。ダイスにも「廻り止め」用カットが２ヵ所入っています。

キー種類	取り付け方法	メーカー/機種
7mm巾	直角・平行	藤村鉄工所　FK-355、FK-515、FK-605等

下記のサイズバリエーションがございます。カートでポンチかダイスの品番を選択ください

ポンチ品番	Ｗ × Ｌ寸法	ダイス品番	Ｗ × Ｌ寸法
NPUP-0820	8×20	NPUU-0820	9.5×21.5
NPUP-0825	8×25	NPUU-0825	9.5×26.5
NPUP-1020	10×20	NPUU-1020	11.5×21.5
NPUP-1025	10×25	NPUU-1025	11.5×26.5
NPUP-1220	12×20	NPUU-1220	13.5×21.5
NPUP-1225	12×25	NPUU-1225	13.5×26.5
NPUP-1230	12×30	NPUU-1230	13.5×31.5
NPUP-1420	14×20	NPUU-1420	15.5×21.5
NPUP-1425	14×25	NPUU-1425	15.5×26.5
NPUP-1430	14×30	NPUU-1430	15.5×31.5
NPUP-1520	15×20	NPUU-1520	16.5×21.5
NPUP-1525	15×25	NPUU-1525	16.5×26.5
NPUP-1530	15×30	NPUU-1530	16.5×31.5
NPUP-1825	18×25	NPUU-1825	19.5×26.5
NPUP-1830	18×30	NPUU-1830	19.5×31.5
NPUP-2030	20×30	NPUU-2030	21.5×31.5
NPUP-2230	22×30	NPUU-2230	23.5×31.5
