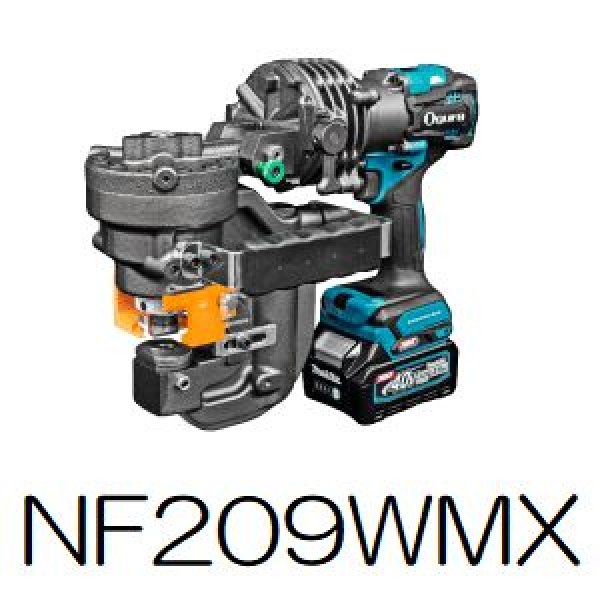

オグラコードレスパンチャー複動式 [NF209WMX]

★オグラコードレスパンチャー複動式NF209WMX★

代引き不可・メーカー直送品・バリエーション有り　40V max (2.5Ah)バッテリ＋高速充電器セット　又は　本体のみ

※3万円以上のお買い物でも沖縄県・離島・北海道へのお届けは下記表の送料がかかる場合がございます。(詳しくはお問い合わせ下さい)
【特徴・仕様】
●充電式の常識を覆す40V maxハイパワーモーター搭載により、更にパワフルよりスピーディに進化した軟鋼φ20/t9対応コードレス首折れパンチャー。
●穴あけ位置確認と右側面からの目視が容易な第三世代ストリッパー（R）搭載。
●ヘッド部が90°まで可倒式※1の上、モーター部が360°回転するため、狭小部での穴あけ加工に最適。
●40V maxバッテリは、あらゆる環境下での使用を想定した防じん・防水性能の高いIP56※2仕様。
●最適給電＋最適充電＝「スマートシステム」により、バッテリ寿命が大幅アップ（従来機比）。
●穴あけ時の位置確認が容易な新型ストリッパー搭載。
※1 位置決めツマミで固定可能な角度は、0°と90°の二段階になります。
※2 IP表示をしている製品は粉じんや水の影響を受けにくいように設計されていますが、故障しないことを保証するものではありません。
『N』シリーズとは

オグラの『N』シリーズパンチャーは、複動式、構造強化したポンチ取り付け部を特長とし、さらに『N』シリーズ用刃物（ポンチ）は、１種類で軟鋼・ステンレス・平鋼・アングル・溝形鋼にも使え、ポンチ先端部も中央突起部を当社比２倍に拡大して見やすく、位置合わせが容易に使いやすくなりました。 １．「打ち抜き」も「抜き上げ」も油圧で作動する「複動式」を採用し、抜き上げ時の部材への引っ掛かりが解消され、ストレスなく現場作業ができます。 ２．製品構造を原点から見直し、使う人の身になって、刃物（ポンチ・ダイス）取り付け部を新たに設計し強化しました。 ３．一般鋼材、ステンレス、溝形鋼、アルミ、銅への加工が同じ刃物で可能になりました。 ※薄板の場合には、バリや変形のおそれがあります。また、精度を要する場合には、材料と板厚に応じた最適な刃物の選択が必要です。 ４．ポンチ先端中央の突起部を２倍（当社比）に拡大して見やすく、位置合わせが容易になりました。

バッテリ	型式：BL4025 2.5Ah 電圧：36V (40V max) 充電時間：約28分 ※冷却時間を除く。
充電器	型式：DC40RA 入力容量：310W
質量	12.9kg (バッテリ含む）

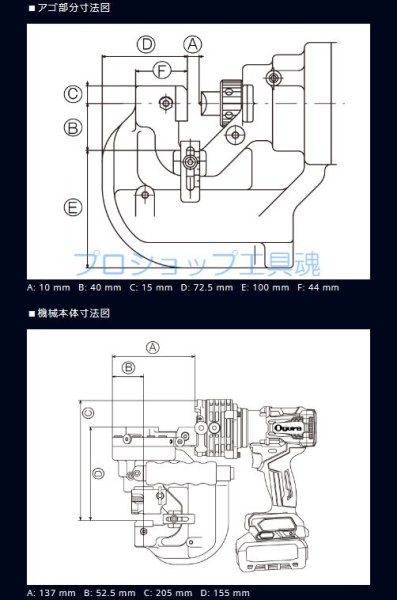

本体外形寸法	428 (L) x 151 (W) x 345 (H) mm
最大奥行	40mm
穴形状	丸穴/長穴
１バッテリ (2.5Ah) 当たりの穴あけ回数	一般鋼材 (SS400相当品) Φ20/t9: 約90回※ ステンレス鋼材 (SUS304) Φ20/t6: 約140回※
最大穴あけ能力	一般鋼材 (SS400相当品): Φ20/t9 ステンレス鋼材 (SUS304): Φ20/t6
標準付属品	ポンチΦ14mm, ダイスSB14, グリップ, ナット締付棒, 六角棒レンチ (3 · 4 · 8), スパナ (8 × 10), 商品ケース
オプション	ワークスタンド, スライドストッパー (奥行最大用)

※2.5Ahバッテリ使用時。当社テスト値による。穴あけ回数は、穴あけ時の状況や、バッテリの状態により変動します。
ポンチ・ダイス対応表
■丸穴ポンチ・ダイス対応板厚【単位：mm】

丸穴ポンチ	丸穴ダイス	一般鋼材(SS400)	溝形鋼(傾斜面)	ステンレス (SUS304)
6 #5340040	SB6 #5332510	t2〜t4	-	t3〜t4
6.5 #5340050	SB6.5 #5332530	t2〜t6	-	t3〜t4
8 #5340060	SB8 #5332550	t2〜t6	-	t3〜t4
8.5 #5340070	SB8.5 #5332570	t2〜t6	-	t3〜t4
10 #5340080	SB10 #5332590	t2〜t6	t8	t3〜t4
11 #5340090	SB11 #5332610	t2〜t9	t8	t3〜t6
12 #5340100	SB12 #5332630	t2〜t9	t8	t3〜t6
13 #5340110	SB13 #5332650	t2〜t9	t8	t3〜t6
14 #5340120	SB14 #5332670	t2〜t9	t8	t3〜t6
15 #5340130	SB15 #5332690	t2〜t9	t8	t3〜t6
16 #5340140	SB16 #5332710	t2〜t9	t8	t3〜t6
18 #5340150	SB18 #5332730	t2〜t9	t8	t3〜t6
19 #5340170	SB19 #5332740	t2〜t9	t8	t3〜t6
20 #5340160	SB20 #5352510	t2〜t9	t8	t3〜t6

■軟鋼板厚１０ｍｍ専用丸穴ポンチ【単位：mm】

丸穴ポンチ	丸穴ダイス	一般鋼材(SS400)	溝形鋼(傾斜面)	ステンレス (SUS304)
12X #5340400	SB12 #5332630	t2〜t10	t10	t3〜t6
13X #5340410	SB13 #5332650	t2〜t10	t10	t3〜t6
14X #5340420	SB14 #5332670	t2〜t10	t10	t3〜t6
15X #5340430	SB15 #5332690	t2〜t10	t10	t3〜t6
16X #5340440	SB16 #5332710	t2〜t10	t10	t3〜t6
18X #5340450	SB18 #5332730	t2〜t10	t10	t3〜t6
19X #5340460	SB19 #5332740	t2〜t10	t10	t3〜t6

■長穴ポンチ・ダイス対応板厚【単位：mm】

丸穴ポンチ	丸穴ダイス	一般鋼材(SS400)	溝形鋼(傾斜面)	ステンレス (SUS304)
6.5×10 #5340200	6.5×10B #5332010	t2〜t6	-	t3〜t4
6.5×13 #5340210	6.5×13B #5332030	t2〜t6	-	t3〜t4
8.5×13 #5340220	8.5×13B #5332050	t2〜t6	-	t3〜t4
8.5×17 #5340230	8.5×17B #5332070	t2〜t6	-	t3〜t4
9×13.5 #5340240	9×13.5B #5332090	t2〜t6	-	t3〜t4
9×18 #5340250	9×18B #5332110	t2〜t6	-	t3〜t4
10×15 #5340260	10×15B #5332130	t2〜t8	t8	t3〜t6
10×20 #5340270	10×20B #5332150	t2〜t8	t8	t3〜t6
11×16.5 #5340280	11×16.5B #5332170	t2〜t9	t8	t3〜t6
12×18 #5340290	12×18B #5332190	t2〜t9	t8	t3〜t6
13×19.5 #5340300	13×19.5B #5332210	t2〜t9	t8	t3〜t6
14×21 #5340310	14×21B #5332230	t2〜t9	t8	t3〜t6
15×21 #5340320	15×21B #5340550	t2〜t9	t8	t3〜t6

■縦用長穴ポンチ・ダイス対応板厚【単位：mm】

丸穴ポンチ	丸穴ダイス	一般鋼材(SS400)	溝形鋼(傾斜面)	ステンレス (SUS304)
TN12×20 #5340350	TN12×20 #5340510	t2〜t9	t8	t3〜t6
TN14×20 #5340360	TN14×20B #5340530	t2〜t9	t8	t3〜t6

※薄板 (t2〜t3.2) 及びアルミ材や鋼材への穴あけで、穴の精度やバリの軽減を望まれる場合はオグラ各支店、営業所へご相談ください。
※ポンチ・ダイス対応表等さらに詳しくはオグラのホームページで
