ホーシン つっぱり名人1010A型【お振り込み・メーカー直送品・運賃別途お見積もり】
ホーシン つっぱり名人1010A型【お振り込み・メーカー直送品・運賃別途お見積もり】
通販特価: 70,400円~86,240円(税込)
オプションにより価格が変わる場合もあります。
商品詳細
バリエーション有り・お振り込み・メーカー直送品・運賃別途お見積もり |
【ご注意】※本品のご提供価格は各品番(伸縮部)の1本の単価となります。(セット品ではございません)
【特徴・仕様】

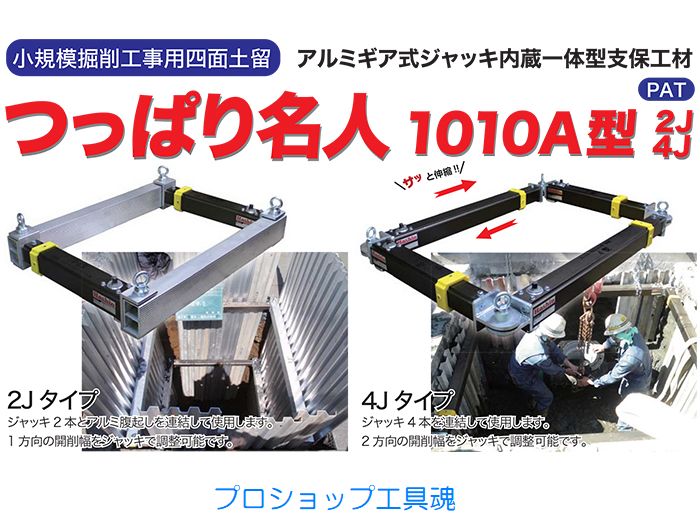

●アルミギア式ジャッキ内蔵一体型支保工材
●PAT土留先行工法適合品
●小規模掘削工事に最適!腹起し一体型支保工材
●2つの連結方法で用途に応じて使い分け!!
●ピンで連結するだけで簡単に四面土留が可能です。
●マンホール設置工事 基礎ブロック埋設工事 水道ガス配管工事 集水桝工事 無電柱化工事 道路標識基礎工事
●四面の支保工材の設置が一度にできる
四面一体土留なので、広い作業スペースが確保できます。
●地上より掘削箇所に設置可能
設置撤去の際にワイヤー吊りが可能です。伸縮は、専用の作業棒や電動ドライバー等を使用して簡単に行えます。

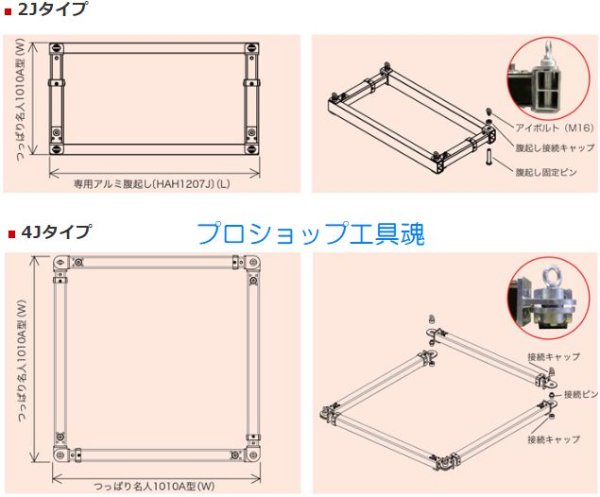

●4隅を連結ピンで止めるだけ
4隅を連結して吊り下ろしはもちろん、現場の環境によっては分割して設置・撤去ができ、大幅に時間短縮ができます。
■製品仕様
許容軸力:78.4kN
腹起し材質:A6N01-T5
許容曲げ応力度:17.3kN/cm²(1770kgf/cm²)
許容せん断応力度:10kN/cm²(1020kgf/cm²)
ヤング率:6.86×10³kN/cm²(7×105kgf/cm²)
■断面性能
断面積:16.3cm²
断面2 次モーメント:156.8cm4
断面係数:36.4cm³
(寸法表)下記のバリエーションがございます。カートで選択下さい。(ご提供価格が確認いただけます)
規格 | 型番 | 伸縮寸法 (W) | 調整幅 (mm) | 重量 (kg) | ||
---|---|---|---|---|---|---|
最小 (mm) | 最大 (mm) | |||||
2Jタイプ | 1010A-2J1 | HAG1010A-2J1 | 570 | 720 | 150 | 8.3 |
1010A-2J2 | HAG1010A-2J2 | 720 | 970 | 250 | 9.8 | |
1010A-2J3 | HAG1010A-2J3 | 910 | 1310 | 400 | 11.7 | |
1010A-2J4 | HAG1010A-2J4 | 1110 | 1660 | 550 | 13.7 | |
4Jタイプ | 1010A-4J1 | HAG1010A-4J1 | 660 | 810 | 150 | 11.2 |
1010A-4J2 | HAG1010A-4J2 | 810 | 1060 | 250 | 12.7 | |
1010A-4J3 | HAG1010A-4J3 | 1000 | 1400 | 400 | 14.6 | |
1010A-4J4 | HAG1010A-4J4 | 1200 | 1750 | 550 | 16.6 |

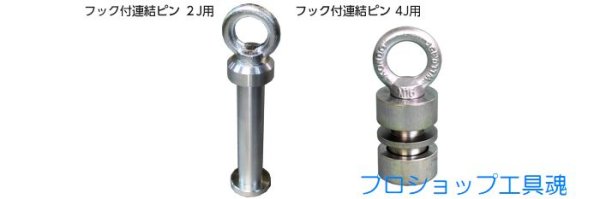

■連結ピン(別売品)
製品名 | 型番 | 重量 |
---|---|---|
連結ピン2J用 | HAG1010A-2JP | 1.4kg |
連結ピン4J用 | HAG1010A-4JP | 1.3kg |
■断面性能
断面積:23.2cm²
断面2 次モーメント:217cm4
断面係数:57cm³

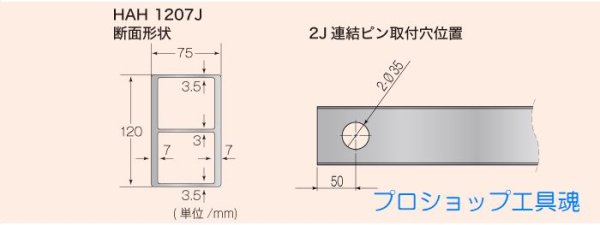

■HAH1207J 専用腹起し(2J用)寸法表
規格 | 幅(mm) | 型番 | 長さ(mm) | 重量 (kg) |
---|---|---|---|---|
HAH1207J | 75 | HAH1207J-1000 | 1000 | 6.3 |
HAH1207J-1500 | 1500 | 9.4 | ||
HAH1207J-2000 | 2000 | 12.5 |
