サンコーテクノ テクノテスター【受注生産・都度お見積】 [AT-30DII]
商品詳細
受注生産品・都度お見積 |
●デジタル表示で荷重と変位を同時に測定・保存
●大口径のセンターホール (AT-200:直径34.5mm 異形鉄筋D25まで可能)
●両端ワンタッチカプラー付きで簡単に接続可能(油圧ホース/3m)
●アルミシリンダーの採用で、本体重量11kgに軽減(AT-200)
【仕様】
形式 | AT-200 | AT-30DII | |
---|---|---|---|
最大荷重 | 200kN | 300kN | |
最大変位量 | 15mm | ||
対象アンカー※付属のカップリング使用による目安のアンカーサイズです。 | M16〜M24、W5/8〜W1異形鉄筋 D10〜D25(別売D筋チャック使用時) | M16〜M24、W5/8〜W1異形鉄筋 D16〜D32(別売D筋チャック使用時) | |
傾斜補正範囲 | ±5度 | ||
荷重・変位精度 | 非直線性:±1.5% F.S.±1 digit | ||
質量 | 本体 | 11.0kg | 20.0kg |
測定部 | 1.0kg | 1.0kg | |
油圧ポンプ部 | 3.9kg | 3.9kg | |
測定部 | 測定範囲最小表示値 | 荷重:0〜200kN / 変位:0〜15mm荷重:0.1kN / 変位:0.01mm | 荷重:0〜300kN / 変位:0〜15mm荷重:0.1kN / 変位:0.05mm |
保護構造 | 防まつ型(IP54相当) | ||
表示部 | ドットマトリクス 128×64ドット バックライト付き | ||
データ蓄積 | グラフデータ:99データ(荷重-変位曲線データ)ポイントデータ:9,999データ(試験日時・最大荷重値・最大荷重時の変位値) | ||
外部出力 | RS-232C | ||
電源 | 単三乾電池×4本 | ||
連続使用時間 | アルカリ乾電池使用時:約30時間(バックライト無点灯時) | ||
その他 | 最大値ホールド、設定値によるブザー音、オートパワーオフ | ||
機構部 | 負荷方式 | 油圧式(油圧シリンダ+手動式油圧ポンプ) | |
シリンダストローク | 20mm | ||
作動油 | ISO VG32 | ||
荷重センサ | 歪ゲージ式ロードセル | ||
荷重センサ定格 | 200kN | 300kN | |
センターシャフト | M33並目ボルト(先端部 M24並目おねじ):全長290mm | M36×P3細目ボルト(先端部 M24×P2細目おねじ):全長290mm | |
変位計 | 変位センサ | ポテンショメータ式 | |
変位センサ定格 | 15mm | ||
試験機設置必要幅 | 123mm | 135mm | |
付属品 | 油圧ポンプ(測定部取付けステー付き)、油圧ホース(3m)、接続ケーブル(3m)、変位計、変位計ダミープラグ、変位計取付けステー、 カップリング(M16〜M24、W5/8〜W1の8種類)専用ボルト付き、センターシャフト、調整ナット、ワッシャープレート、モーターレンチ、 作動油(補充用:0.5ℓ)、テクノテスターGraph・テクノテスターReport(CD)、テクノテスターPCケーブル(パソコン接続用ケーブル)、USBシリアル変換ケーブル | ||
標準価格(税抜き) | オープン | オープン |

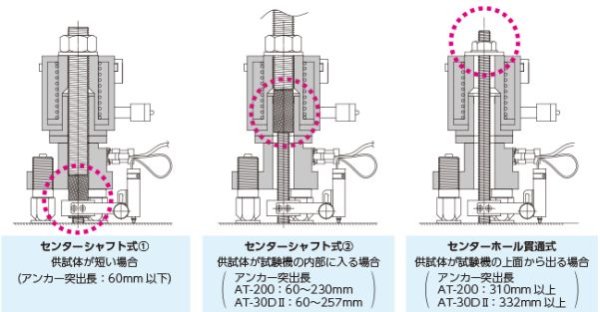

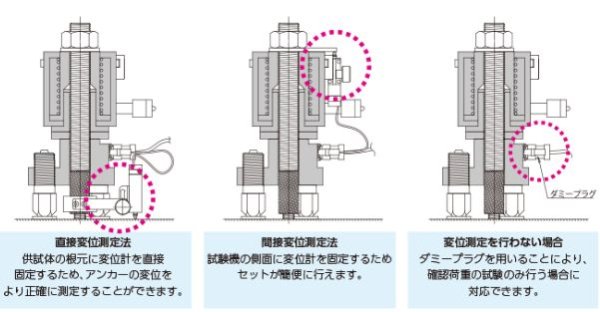

試験方法[AT-200/AT-30DII]

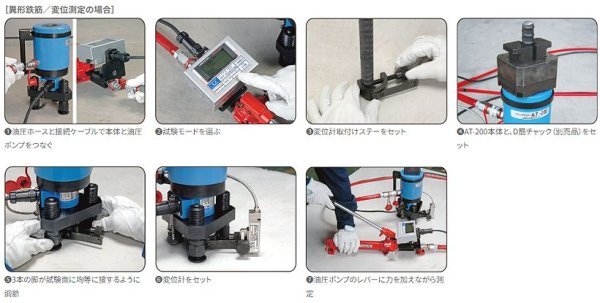

【試験の手順例】

(別売品)AT-30DII
品名 | 品番 | 仕様 | 標準価格(税抜き) |
---|---|---|---|
カップリングセット(ミリねじ用) | JM24H-MSET | カップリング M16〜M24全ねじボルト M16〜M24 各1本 | オープン |
カップリングセット(インチねじ用) | JM24H-WSET | カップリング W5/8〜W1全ねじボルト W5/8〜W1 各1本 | |
カップリング | JM24H-M○○JM24H-W○○ | JM24H-M16・M20・M22・M24JM24H-W50・W60・W70・W80 | |
センターシャフト | AT30-CS | M36×P3細目ボルト(先端部M24×P2細目おねじ)全長290mm | |
AT30-CS465 | M36×P3細目ボルト(先端部M36×P3細目おねじ)全長465mm | ||
調整ナット | AT30-SN | ― | |
ワッシャープレート | AT30-TP | センターシャフト(M36)に対応 | |
AT30-TPL | センターホール貫通M20〜M27/W3/4〜W1に対応 | ||
ハイレッグ | AT30H-LEG | 長脚アダプタ |
