共立電気計器キューアース多重接地専用アースクランプ [MODEL4200]
商品詳細
・ 0.05〜1200Ωの接地抵抗測定が、接地線をクランプするだけでOK!（多重・共用・構造体接地で可能）
・ 1mA〜30Aの漏れ電流および交流電流の測定が可能『真の実効値表示』
・ 接地抵抗測定時に影響を及ぼす電流を自動検出し、ノイズマークを表示するノイズチェック機能
・ 100件のデータを格納可能なメモリー機能
・ バックライト／データホールド／ブザー／オートパワーオフ 機能
・ 国際安全規格 IEC61010-1 CAT.IV 300V 準拠
※ 多重・共用・構造体接地で測定可能であり、単独接地の測定はできませんので、ご注意ください。
| ファンクション | レンジ | 分解能 | 測定範囲 | 精度 | ||||||||||||||||||||||||||||
| 接地抵抗 （オートレンジ） | 20Ω | 0.01Ω ※ | 0.00〜20.99Ω | |±1.5%±0.05Ω | ||||||||||||||||||||||||||||
| 200Ω | 0.1Ω | 16.0〜99.9Ω | |±2%±0.5Ω | |||||||||||||||||||||||||||||
| 100.0〜209.9Ω | |±3%±2Ω | |||||||||||||||||||||||||||||||
| 1200Ω | 1Ω | 160〜399Ω | |±5%±5Ω | |||||||||||||||||||||||||||||
| 400〜599Ω | |±10%±10Ω | |||||||||||||||||||||||||||||||
| 10Ω | 600〜1260Ω | --- | ||||||||||||||||||||||||||||||
| 交流電流 （50Hz／60Hz） （オートレンジ） | 100mA | 0.1mA | 0.0〜104.9mA | |±2%±0.7mA | ||||||||||||||||||||||||||||
| 1000mA | 1mA | 80〜1049mA | |±2% | |||||||||||||||||||||||||||||
| 10A | 0.01A | 0.80〜10.49A | ||||||||||||||||||||||||||||||
| 30A | 0.1A | 8.0〜31.5A | ||||||||||||||||||||||||||||||
| 動作方式 |
| |||||||||||||||||||||||||||||||
| 入力オーバー表示 | 測定範囲を超えた場合“OL”表示 | |||||||||||||||||||||||||||||||
| 応答時間 | 約7秒 （接地抵抗） 約2秒 （交流電流） | |||||||||||||||||||||||||||||||
| サンプルレート | 約1回／秒 | |||||||||||||||||||||||||||||||
| 使用電池 | 単3乾電池×4本 (DC6V) | |||||||||||||||||||||||||||||||
| オートパワーオフ機能 | ボタン操作後約10分後にパワーオフ | |||||||||||||||||||||||||||||||
| 適合規格 | IEC 61010-1 CAT.IV 300V 汚染度2 | |||||||||||||||||||||||||||||||
| 過負荷保護 | AC 120A／10秒間 | |||||||||||||||||||||||||||||||
| 耐電圧 | AC 5320Vrms／5秒間 トランスコア勘合部－ケース外装 （コア部除く） | |||||||||||||||||||||||||||||||
| 被測定可能導体径 | 最大φ32mm | |||||||||||||||||||||||||||||||
| 外形寸法 | 246（L）×120（W）×54（D）mm | |||||||||||||||||||||||||||||||
| 質量 | 約780g （電池含む） | |||||||||||||||||||||||||||||||

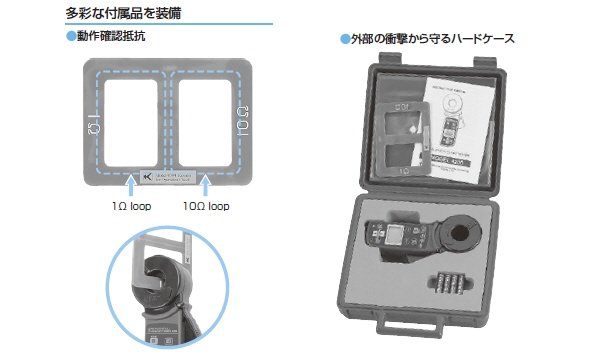

| 付属品 |
| |||||||||||||||||||||||||||||||
・ クレストファクタ≦3（50／60Hz、波高値は60Aを超えないこと）
※ 0.01〜0.04Ωは0に補正されます。

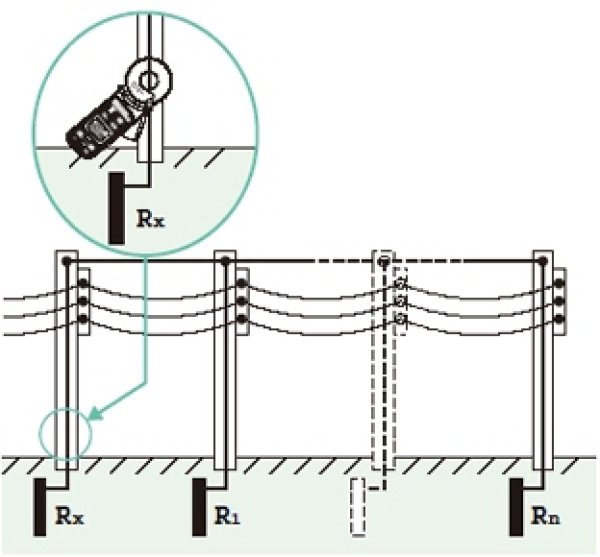

■どうしてクランプするだけで、接地測定ができるの？

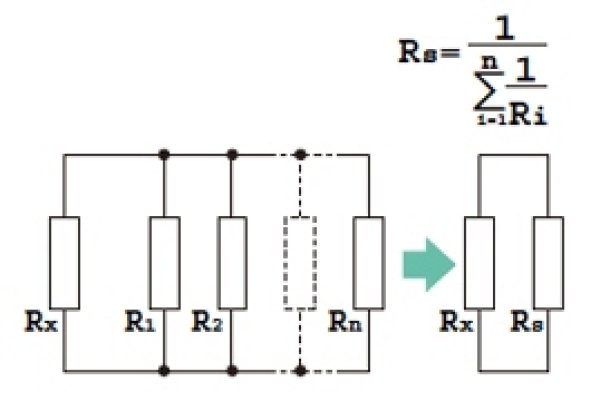

 | 仮に、測定対象の接地抵抗をRx、他の接地の接地抵抗をR1,R2,…Rnとします。 |
 | これらは並列に接続された合成抵抗Rsとし、RsはＲxに対し測定に影響の無い抵抗と考えることができます。 |

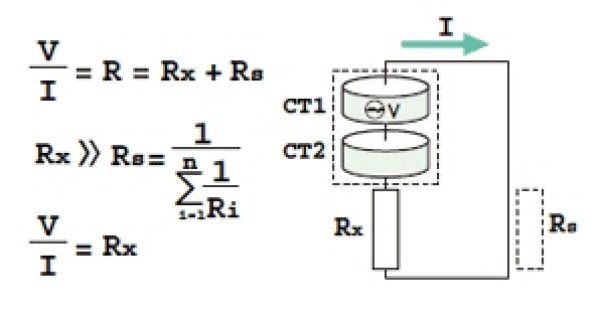

 | 注入トランス（CT1）より被測定物（抵抗Rx）に電圧Vを印加して、その接地抵抗に応じた電流Iを流します。その電流Iを検出トランス（CT2）で検出し、計算により被測定物（抵抗Rx）を求めることができます。 |
