SEOFケーブル端末処理工具(1心IFドロップケーブル用) [P2681011]

SEOFケーブル端末処理工具(1心IFドロップケーブル用) [P2681011]

通販特価: 59,800(税込)

数量:
お問い合わせに関するご協力とお願い

当店ではより迅速な対応のため実行中の業務を最優先とさせて頂いております。
お急ぎの場合もございますでしょうがお問い合わせは商品掲載ページ毎に設置のお問合せボタンよりメールにて頂けますようお願い致します。
メールでの対応を優先させて頂きますので皆様にはご理解とご協力をお願い致します。

商品詳細

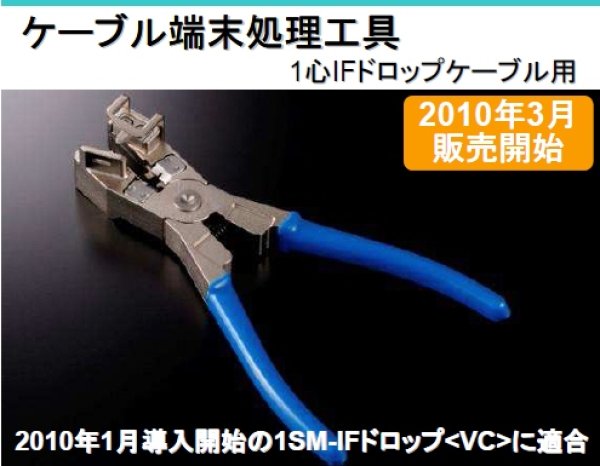

★SEOF ケーブル端末処理工具(1心IFドロップケーブル用) 品名コード P2681011
※3万円以上のお買い物でも沖縄県へのお届けは下記表の送料がかかります
FA/FSC(現地付外被把持)コネクタ取付時に、1心IFドロップケーブルの端末処理(ファイバ心線の口出し)と支持線分離の2つの作業を1つにまとめたマルチ工具です。
特 徴
従来のドロップケーブルに比べ外被が硬質となった新型ドロップケーブル
(1SM-IFドロップ<VC><R15>)に対応できるよう、刃の形状を見直しました。
2つの機能が1つの工具に!!
 1)コネクタ製作用の端末処理(1心IFドロップケーブルの口出し)
 2)支持線分離
長期間使用できるように刃の材質の選定および熱処理を施しました。
【注意】
テンションメンバが鋼線のインドアケーブルなどには利用できません。

寸法寸法重量
ケーブル端末処理工具1心IFドロップケーブル用140mm×90mm×25mm170g
適合ケーブル
NTT東日本エリア1SM-IFドロップ<VC><R15>
1SM-IFドロップ<0.5><R15>
NTT西日本エリア1SM-IFドロップ<VC><R15>
(*)
切り裂き溝作成が必要な1SM-IFドロップ<WC><R15>、1SM-IFドロップ<C><R15>では、別途『切り裂溝作成工具(スリットメーカー)』が必要です。
ケーブル端末処理工具【1心IFドロップケーブル用】作業手順
(1)ケーブルの分離開始箇所をガイドにセットする。
(2)ガイド(下凸部)にケーブルの支持線部を外側に、ファイバ部を内側に乗せる。
(3)グリップを握り、ケーブルの分離開始箇所に刃先を下ろす。【矢印(1)方向】
(4)グリップで握った状態で、左手でケーブルを保持し右手で本工具を手前にケーブルと平行に引く。【矢印(2)方向】

支持線外被剥ぎ取り
(1)本工具を利用して、口出し開始箇所を確認します。
(2)ケーブルの口出し開始位置をガイド部にセットします。
(3)ガイド(上凸部、下凹部)にケーブルを確実に乗せる。
(4)グリップを握り、ドロップの口出し開始箇所に刃先を下ろす。
(5)グリップを最後まで握り、切断完了。
(6)ケーブルの口出し側を本工具で握る。
(7)グリップで握った状態で、左手でケーブルを保持し右手で本工具を手前にケーブルと平行に引く
【!!禁止!!】
グリップを握った状態で本工具を横方向へ引く( ファイバ心線を取り出そうとする)
行為は、ファイバ心線や刃へ深刻なダメージを与えます。決して行わないで下さい。
>
